羅德凸輪轉子泵聯軸器找中心是泵、風機等輔機設備檢修的一項重要工作,轉動設備軸中心若找得不準,必然要引起機械的超常振動。因此在每次檢修中必須進行轉動機械設備軸中心找正工作,使兩軸的中心偏差不超過規定數值。我們羅德凸輪轉子泵中心標準基本上都在0.05mm(即5絲)以內。
找中心的目的是使一轉子軸中心線與另一轉子軸中心線重合,即要使羅德轉子泵聯軸器兩對輪的中心線重合,也就是要求泵體軸中心線與電機軸中心線重合。
具體要求:
使兩對輪的外圓面同心。
使兩對輪的端面平行。

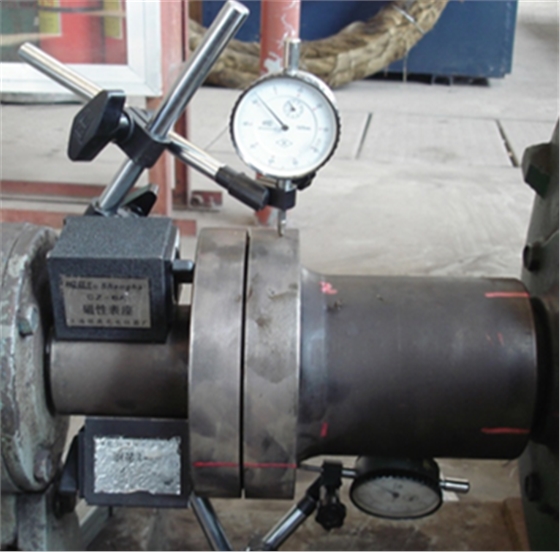

測量時在一個轉子對輪上裝上磁性表座,另一個對輪上裝上百分表,徑向、軸向各一付,(為防止轉子竄軸,軸向則需裝二個表,相差180度)。連接對輪(一般一到二枚螺絲,擰緊即可),然后一起慢慢地轉動轉子,每隔90度停下來測量一組數據記下,測出上、下、左、右四處的徑向b、軸向a四組數據,將數據記錄在下圖所示的方格內。
