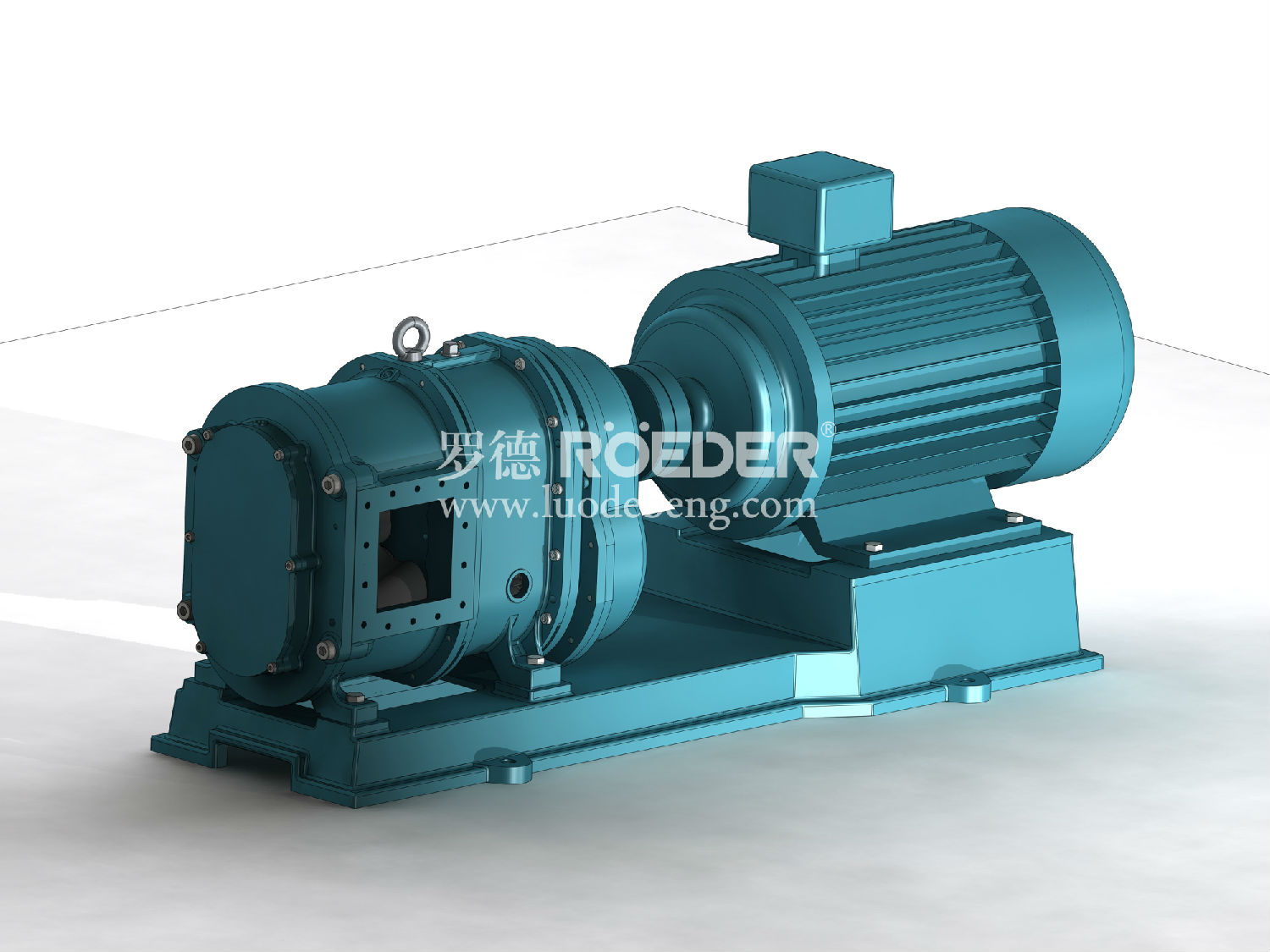

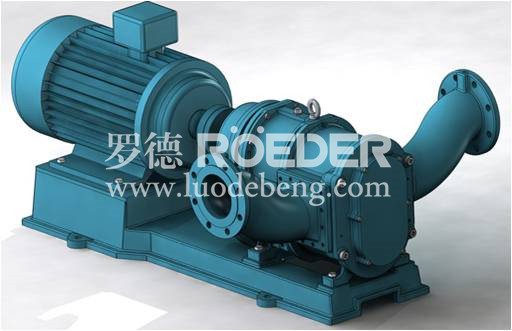

在線訂購 |收藏羅德 |網站地圖羅德凸輪轉子泵找中心步驟:
1、檢查并消除可能影響對輪找中心的各種因素。如清理羅德轉子泵對輪上油污、銹斑及電機底腳、基礎。
2、連接對輪,保證兩對輪距離在標準范圍內。
3、用塞尺檢查電機的底腳是否平整,有無虛腳,如果有用塞尺測出數值,用銅皮墊實。
4、先用直尺初步找正。主要是左右徑向,相差太大用百分表測量誤差太大,并容易讀錯數據。
5、安裝磁性表座及百分表。裝百分表時要固定牢,但要保證測量桿活動自如。測量徑向的百分表測量桿要盡量垂直軸線,其中心要通過羅德轉子泵軸心;測量軸向的二個百分表應在同一直徑上,并離中心距離相等。裝好后試轉一周。并回到原來位置,此時測量徑向的百分表應復原。為測記方便,將百分表的小表指針調到量程的中間位置,并最好調到整位數。大針對零。
6、把徑向表盤到最上面,百分表對零,慢慢地轉動羅德轉子泵轉子,每隔90度測量一組數據記下,測出上、下、左、右四處的徑向b、軸向a四組數據,將數據記錄在右圖內。徑向的記在圓外面,軸向數據記錄在圓里面。注意:拿到一組數據你要會判斷它的正確性,你從那里開始對零的,盤一周后到原來位置徑向表應該為0,徑向表讀數上下之和與左右之和應相差不多,兩只軸向表數據相同。否則的話要檢查磁性表座和百分表裝得是否牢固。
