轉子泵更換轉子演示

責任編輯:查看手機網址
掃一掃!轉子泵更換轉子演示掃一掃!
人氣:-發表時間:2020-06-22 08:38【

轉子泵更換轉子過程如下:

1.卸下轉子泵的轉子室室蓋上各個蓋形螺母,取下轉子泵的室蓋。

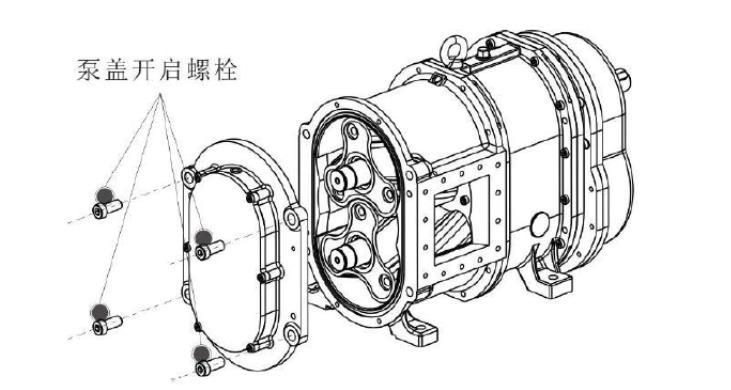

拆泵蓋


2.用銅棒或木塊墊在二轉子間,用扳手將轉子泵的兩個轉子固定螺母卸下。注意:正常出廠配置的設備主動軸固定螺母為順時針放松,從動軸固定螺母為逆時針放松。

3.用手拉出兩個轉子。(如果用手不能拉出轉子,請按第4步操作)

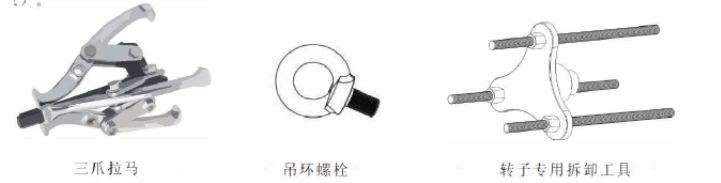

使用的工具

需要用到的工具

4. 卸下轉子室兩個固定螺母,用銅棒錘擊轉子室的背部兩側,直至轉子室能用手取下。(如操作第3步時轉子沒有取下,此時轉子也會隨轉子室一起取出) 注意:此時能看見在二根傳動軸肩處有調整薄墊片,請不要輕易取下,如需取下,請記住調整薄墊片在此位置的數量,以便再裝配時按原位及數量裝上。

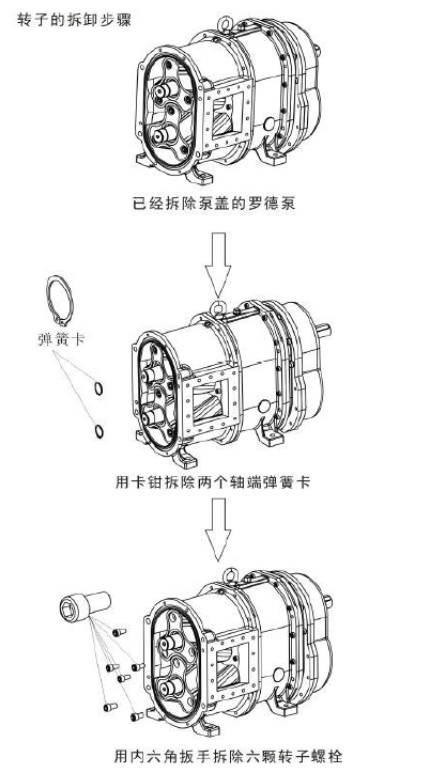

拆轉子

5.將完整的O型圈、靜環、波片彈簧對應與3個銷子裝到轉子泵的轉子室上。

6.將完整的動環組合從軸端套入軸上。如采用新型動環組合,需將動環套上的二個螺釘旋在軸上二平面的位置,但不要緊釘在軸上,使動環套在軸上能夠旋轉5°左右,切記不得使動環套360°旋轉。然后在螺釘孔內滴入少量油漆或油膏,以防設備在工作時螺釘脫落。


7.將轉子室裝到轉子泵的傳動箱上,壓緊使其與箱體貼合。(轉子室與傳動箱裝配位置有二個圓錐銷定位)。用鐵棒插入2個定位銷孔,并分別對2個定位銷進行錘擊,使轉子室位置在原出廠位置,分別來回用力鎖緊2個轉子室固定螺母。 注意:裝配好轉子室后,如在拆卸轉子室時已將調整薄墊片取下,此時請將薄墊片按原位及原數量裝上。

8.在轉子室內裝入轉子,用用銅棒或木塊墊在二轉子間,用扳手將兩個轉子固定螺母。

注意:

(1)轉子、轉子固定螺母及傳動軸上在出廠時已做好編號,裝配時請將同編號的零件裝在一起,且在此步驟完成后能看到各自的編號。

(2)正常出廠配置的設備上固定螺母為逆時針旋緊,下固定螺母為順時針旋緊。

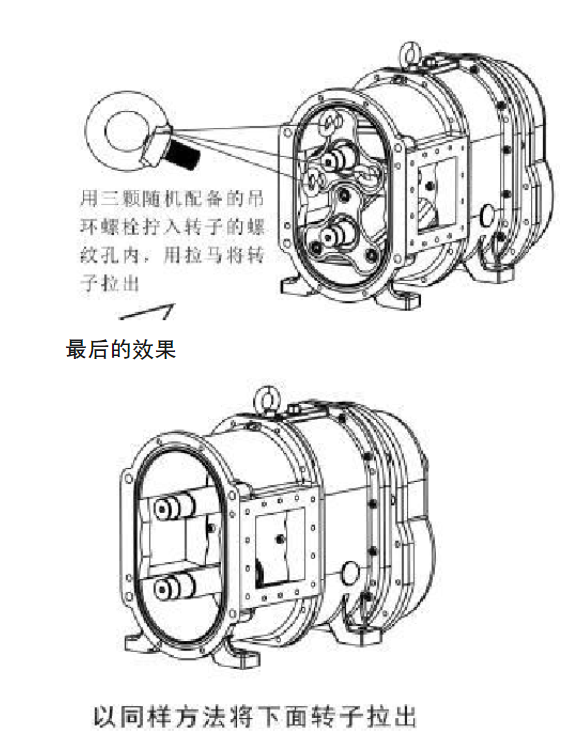

拉出轉子

9. 用扳手將轉子固定螺母按鎖緊方向旋轉一周,檢測轉子與轉子間,轉子泵的轉子與轉子室的內腔周邊及底部平面的間隙應大致保持一致,無碰擦。

10.用平尺放在轉子室的端面的不同位置,檢測轉子與平尺間的間隙與第9步測得的間隙應大致保持一致,無碰擦。

11.將轉子泵的轉子室室蓋裝配于轉子室上,并且保證室蓋四周有2條直角邊與轉子室齊平,鎖緊各個蓋形螺母。

如果您在更換羅德轉子泵更換轉子時遇到問題,也可以直接聯系我們售后人員,我們會在第一時間聯系您,提供技術支持。
